Nivel H



Bienvenidos al curso de apropiación de los componentes del Laboratorio del Sistema TecPro para el Nivel H, Caja Blanca-Roja y Caja Blanca-Azul. En esta lección vamos a explorar cada uno de los elementos que compone este laboratorio, identificar el número de piezas y su funcionamiento general.

¿Cómo subir un programa a la placa Arduino uno desde Arduino IDE. ?

Proyectos robóticos que deben hacerse en

Nivel G

Proyectos robóticos que deben hacerse en

Nivel G

Programación - Pin 6 (Encendido).

Pulsadores

Potenciómetro

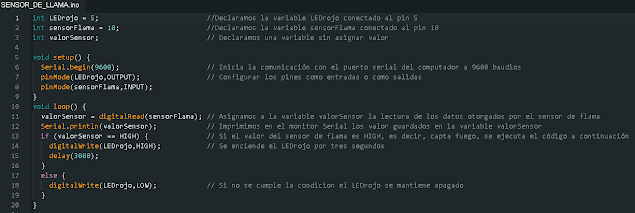

Sensores digitales - Sensor de llama

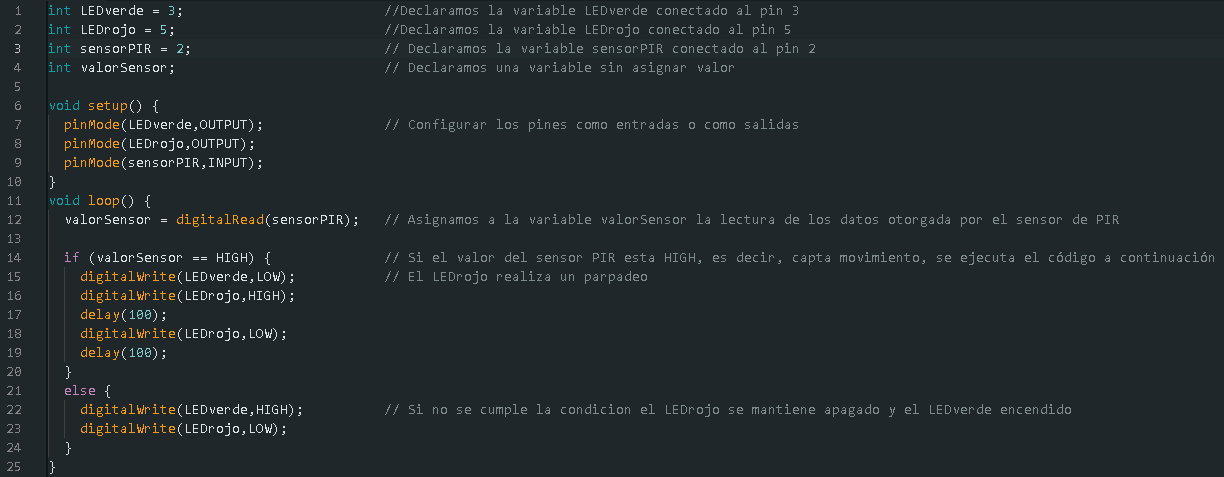

Sensor PIR (Movimiento)

Antes de subir el programa a la placa, este sensor requiere de librerías para su funcionamiento. El siguiente vídeo explica el proceso para instalar la librería del sensor de temperatura y humedad a Arduino IDE.

Mira el siguiente video que te muestra como subir las librerías necesarias

https://www.youtube.com/watch?v=_CO6qSoiV1Q

Nota: Si no entiendes el video, mira las imágenes y sigue os pasos.

Video que muestra el sensor de temperatura y humedad funcionando

https://www.youtube.com/watch?v=Fp0Ne8NJZGE

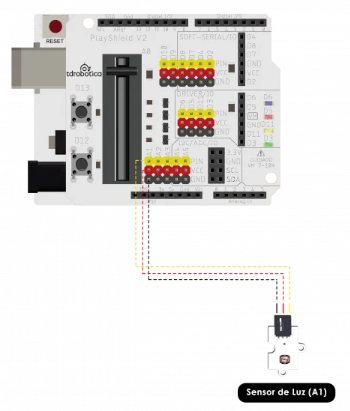

Video que muestra el sensor de luz funcionando

https://www.youtube.com/watch?v=TQxeSW4wvLs&list=PLznmFqXVBvsWAs4NPq3RnHSIgwRqc56Ln

Antes de subir el programa a la placa, este sensor requiere de librerías para su funcionamiento. El siguiente vídeo explica el proceso para instalar la librería del servomotor al software Arduino IDE.

Mira las siguientes imágenes para que te des cuenta como descargar la librería del servomotor.

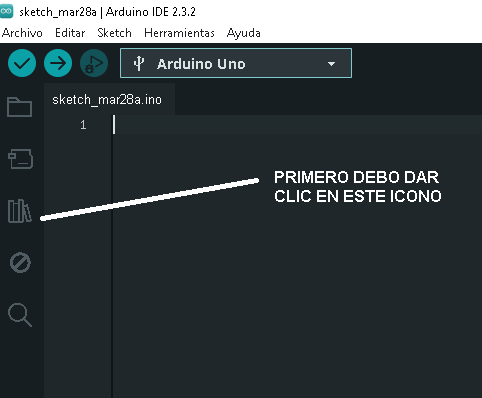

Ve al programa ARDUINO IDE y da clic en el siguiente icono

Luego escribe servo y da clic en instalar

Código del servomotor

Primero debes incluir la librería así:

Video que muestra el funcionamiento del servomotor

Antes de subir el programa a la placa, este sensor requiere de librerías para su funcionamiento. El siguiente vídeo explica el proceso para instalar la librería a la pantalla OLED al software Arduino IDE.

Mira el siguiente video e imágenes que te mostraran como subir las librerías necesarias para la pantalla OLED

https://www.youtube.com/watch?v=UpuaweiCZX0

Mira las siguientes imágenes para que te des cuenta como descargar la librería del servomotor.

Incluyo la librería WIRE

Luego doy clic en el siguiente icono

Busco la librería SSD1306 y luego clic en instalar Adafruit SSD1306

Código necesario para el funcionamiento de la pantalla OLED

Poner mucho cuidado con las conexiones de la pantalla OLED

Videos que demuestran la pantalla OLED funcionando correctamente.
